一、概述：

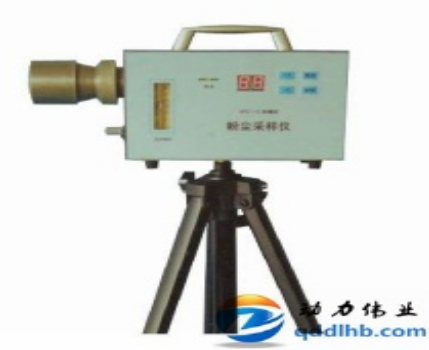

IFC-2防爆粉塵采樣儀是用于測定空氣環境中粉塵濃度的儀器，由氣泵、流量計、定時控制電路、流量調節電路及本安電源等組成，配有總粉塵采樣頭和可吸入粉塵采樣頭，能對危害人體的可吸入粉塵和非可吸入粉塵進行分離，分離曲線符合BMRC曲線標準。

該采樣儀采用刮板泵，氣泵負壓大，脈沖氣流小，流量穩定，定時由單片機控制完成，及時更加準確。金屬外殼堅固耐用且密封性好，同時具有體積小、噪音低、結構緊湊、性能穩定、操作方便等優點，在目前國內同類產品中具有領先水平?？蓮V泛應用于職業衛生、冶金、礦山、化工、建材、鑄造、電力等領域，并且適用于國家規定的II類爆炸性氣體的環境場所。

二、技術指標：

1. 流量范圍： 15～25L/min 連續可調

2. 抽氣負壓： ＞2500Pa

3. 定時范圍： 0～99min 誤差≤0.1%

4. 連續工作： ＞180分鐘（20 L/min流量時）

5. 流量計精度： 2.5級

6. 流量穩定性： 30min內≤5%

7. 采樣頭氣密性： 1000Pa壓差下不漏氣

8. 工作噪聲： ＜55dB（A）

9. 工作條件: 溫度0～40℃

10.相對濕度: 95% 大氣壓80～119Kpa

10.工作電源: 7.2V/3.5Ah充電電池

11.工作電流: ＜800MA

12.防爆形式: 本質安全型Ex（ib）IIA T3 (200℃)

13.外形尺寸: 210mm×130mm×90mm

14.主機重量: 2.6kg

三、結構原理：

本安電源：7.2V/3.0Ah鎳氫電池組，用硅橡膠灌封構成本安電池。更換電池必須由我單位提供，用戶使用其它電池所造成的后果我單位概不負責。

電 機：三個二較管與電機反向并聯構成保護性元件。

注意：1）、嚴禁在爆炸性氣體環境中拆裝儀器和充電！

四、儀器成套性：

1. 采樣儀主機 1臺

2. 全塵采樣頭（已配主機） 1個

3. 可吸入粉塵采樣頭 1個

4. 捕集板（沖擊板） 2個

5. 硅脂 1盒

6. 刮油板 1個

7. 采樣夾（濾膜夾） 2個

8. 濾膜（Φ40） 2盒

9. 三腳架 1個

10.充電器 1個

11.鋁合金包裝箱 1個

12.說明書 1份

13.合格證 1份

14.保修卡 1份

五、保修事項：

本儀器保修一年，保修期內，凡屬正常使用，儀器性能運行出現故障予以保修（充電電池?fù)p耗及泵吸進雜物不在此內）。終生維修服務，用戶不得自行修理，更不能隨意更換元器件型號，以免破壞防爆性能。
